Inicio › Familias de producto › RT0

RT0 — Inductancias para el filtrado de armónicos en lineas trifásicas

Inductancias para el filtrado de armónicos en lineas trifásicas. Esta familia está diseñada para filtrado de armónicos y protección en líneas ac con configuración trifásico.

Configuración eléctrica: entrada 400 V, salida Según referencia, rango 0 a 1500 A. La selección final debe considerar las condiciones reales de instalación y protección.

Datos técnicos

Tensión de entrada de línea
400 V

L (mH)
Según referencia

Frecuencia
50/60 Hz

Clase térmica
F (140ºC) / Ta=40ºC

Grado de protección
IP-00

Refrigeración
AN

Protección contra choque eléctrico
Clase I

Tensión de ensayo
4,5 KV

Grupo de conexión
III

Parámetros relevantes
Uk = 3.35%

Aplicación

Filtrado de armónicos y protección en líneas AC

Inductancias para el filtrado de armónicos en lineas trifásicas. Esta familia está diseñada para filtrado de armónicos y protección en líneas ac con configuración trifásico.

Configuración eléctrica: entrada 400 V, salida Según referencia, rango 0 a 1500 A. La selección final debe considerar las condiciones reales de instalación y protección.

Referencias y dimensiones

Referencia	Intensidad	Tensión de entrada de línea	L (mH)	A × B × C	Peso
002400RT0	2 A	400 V	8.82 mH	150 × 80 × 140 mm	3 kg
004400RT0	4 A	400 V	4.41 mH	150 × 80 × 140 mm	3 kg
006400RT0	6 A	400 V	3.68 mH	150 × 80 × 140 mm	3 kg
008400RT0	8 A	400 V	3.078 mH	150 × 80 × 140 mm	3 kg
010400RT0	10 A	400 V	2.463 mH	150 × 80 × 140 mm	3 kg
015400RT0	15 A	400 V	1.642 mH	150 × 80 × 140 mm	3 kg
020400RT0	20 A	400 V	1.231 mH	66 × 69 × 78 mm	0.7 kg
035400RT0	35 A	400 V	0.704 mH	180 × 115 × 195 mm	8 kg
050400RT0	50 A	400 V	0.493 mH	180 × 130 × 210 mm	13 kg
070400RT0	70 A	400 V	0.352 mH	240 × 190 × 210 mm	11 kg
100400RT0	0 A	400 V	0.246 mH	240 × 130 × 260 mm	14 kg
125400RT0	25 A	400 V	0.197 mH	300 × 200 × 260 mm	22 kg
150400RT0	50 A	400 V	0.164 mH	300 × 210 × 260 mm	25 kg
175400RT0	75 A	400 V	0.141 mH	240 × 145 × 245 mm	17 kg
200400RT0	0 A	400 V	0.123 mH	300 × 220 × 260 mm	29 kg
250400RT0	500 A	400 V	0.099 mH	300 × 230 × 260 mm	34 kg
315400RT0	1500 A	400 V	0.078 mH	300 × 140 × 310 mm	25 kg

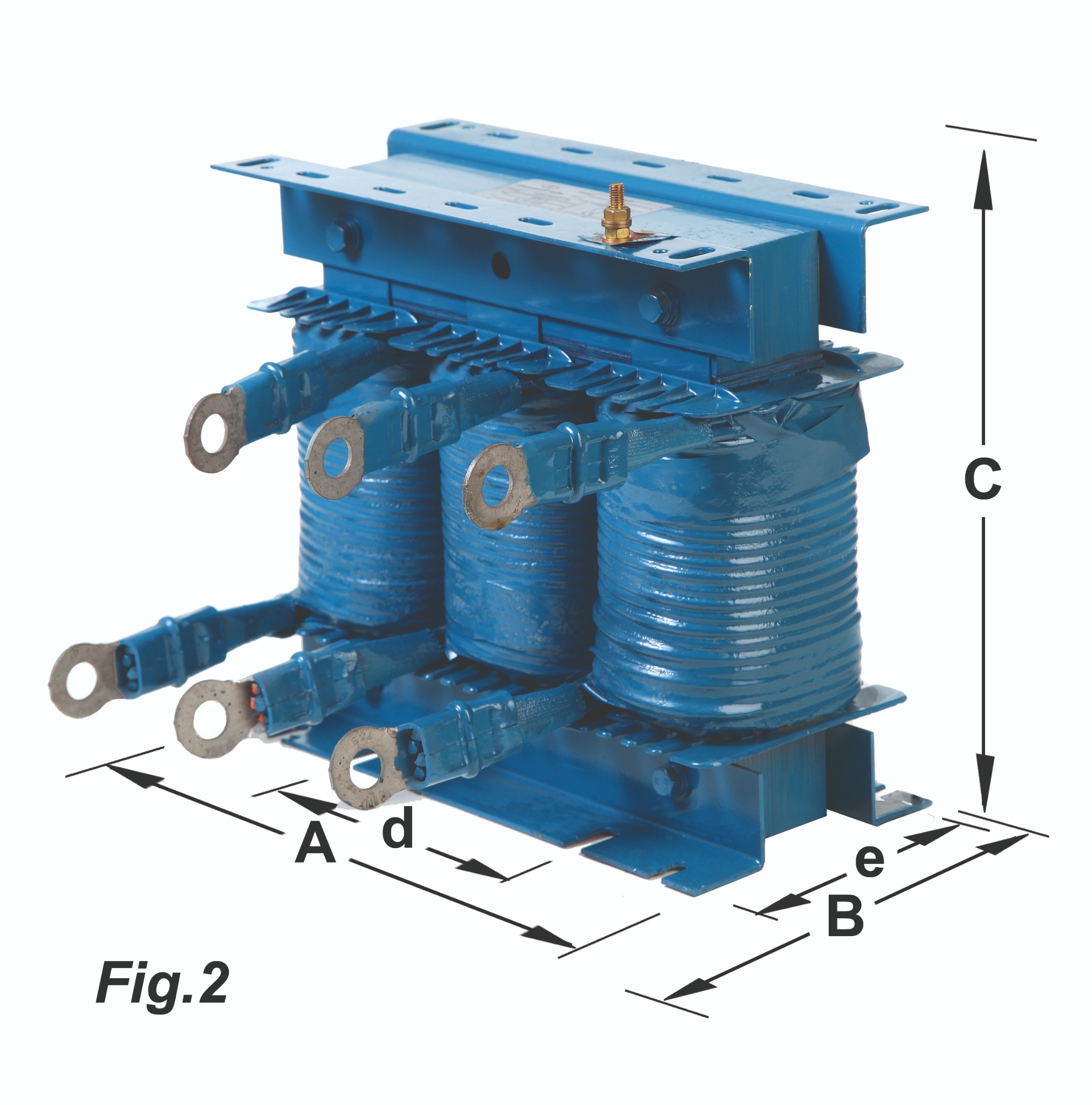

Referencia de dimensiones

Las cotas A, B, C, d y e de la tabla corresponden a las indicadas en esta imagen.

Solicitar oferta
