RI0 — Inductancias para filtrado de armónicos en lineas monofásicas

Inductancias para filtrado de armónicos en lineas monofásicas. Esta familia está diseñada para filtrado de armónicos y protección en líneas ac con configuración monofásico.

Configuración eléctrica: entrada 230 V, salida Según referencia, rango 2 a 70 A. La selección final debe considerar las condiciones reales de instalación y protección.

Datos técnicos

Tensión de entrada de línea
230 V

L (mH)
Según referencia

Frecuencia
50/60 Hz

Clase térmica
F (140ºC) / Ta=40ºC

Grado de protección
IP-00

Refrigeración
AN

Protección contra choque eléctrico
Clase I

Tensión de ensayo
4,5 KV

Grupo de conexión
I

Parámetros relevantes
Uk = 3.35%

Aplicación

Filtrado de armónicos y protección en líneas AC

Inductancias para filtrado de armónicos en lineas monofásicas. Esta familia está diseñada para filtrado de armónicos y protección en líneas ac con configuración monofásico.

Configuración eléctrica: entrada 230 V, salida Según referencia, rango 2 a 70 A. La selección final debe considerar las condiciones reales de instalación y protección.

Referencias y dimensiones

Referencia	Intensidad	Tensión de entrada de línea	L (mH)	A × B × C	Peso
002230RI0	2 A	230 V	9.8 mH	66 × 69 × 78 mm	0.7 kg
005230RI0	5 A	230 V	4.9 mH	66 × 69 × 78 mm	0.7 kg
010230RI0	10 A	230 V	2.45 mH	75 × 74 × 77 mm	1.2 kg
015230RI0	15 A	230 V	1.63 mH	84 × 83 × 80 mm	1.25 kg
020230RI0	20 A	230 V	1.22 mH	96 × 96 × 91 mm	2.5 kg
035230RI0	35 A	230 V	0.7 mH	108 × 107 × 114 mm	4.5 kg
050230RI0	50 A	230 V	0.49 mH	126 × 123 × 121 mm	6.5 kg
070230RI0	70 A	230 V	0.35 mH	126 × 130 × 164 mm	7 kg

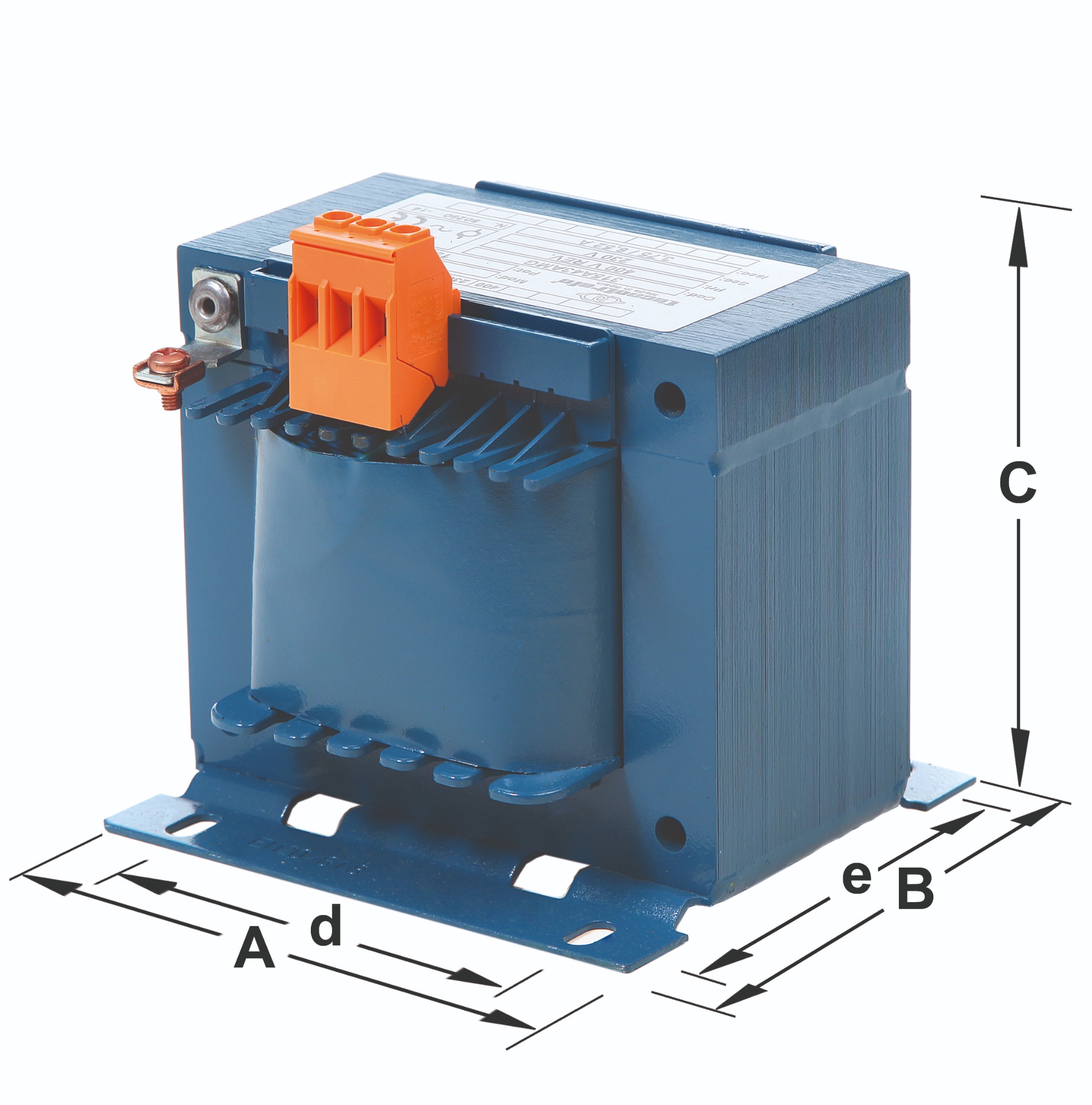

Referencia de dimensiones

Las cotas A, B, C, d y e de la tabla corresponden a las indicadas en esta imagen.
