E85TTQ — Trifásicos de uso médico
Trifásicos de uso médico. Esta familia está diseñada para alimentación de redes it médicas con configuración trifásico.
Configuración eléctrica: entrada 400 V, salida 230 / 61558 / 2 / 15 V, rango 2 a 15 kVA. La selección final debe considerar las condiciones reales de instalación y protección.
Datos técnicos
Tensión de entrada
400 V
400 V
Tensión de salida
230 / 61558 / 2 / 15 V
230 / 61558 / 2 / 15 V
Frecuencia
50/60 Hz
50/60 Hz
Clase térmica
B (120ºC) / Ta=40ºC
B (120ºC) / Ta=40ºC
Grado de protección
IP-00
IP-00
Refrigeración
AN
AN
Protección contra choque eléctrico
Clase I
Clase I
Tensión de ensayo
4,5 KV
4,5 KV
Grupo de conexión
YNyn0
YNyn0
Parámetros relevantes
Doble aislamiento con pantalla electroestática (P) entre devanados conectada a borne de tierra. Protección contra choques eléctricos clase I - Corriente de fuga máx. respecto a tierra <0,5mA - Io < 3%* In - Corriente de conexión < 8*In- Caída de tensión entre vacío y carga inferior al 5% - Sondas térmicas PTC de 110ºC conectadas a bornas libres de tensión
Doble aislamiento con pantalla electroestática (P) entre devanados conectada a borne de tierra. Protección contra choques eléctricos clase I - Corriente de fuga máx. respecto a tierra <0,5mA - Io < 3%* In - Corriente de conexión < 8*In- Caída de tensión entre vacío y carga inferior al 5% - Sondas térmicas PTC de 110ºC conectadas a bornas libres de tensión
Aplicación
Alimentación de redes IT médicas
Trifásicos de uso médico. Esta familia está diseñada para alimentación de redes it médicas con configuración trifásico.
Configuración eléctrica: entrada 400 V, salida 230 / 61558 / 2 / 15 V, rango 2 a 15 kVA. La selección final debe considerar las condiciones reales de instalación y protección.
Referencias y dimensiones
| Referencia | Potencia | Tensión de entrada | Tensión de salida | A × B × C | Peso |
|---|---|---|---|---|---|
| 320E85TTQ | 2 kVA | 400 V | 230 / 61558 / 2 / 15 V | 300 × 140 × 310 mm | 25 kg |
| 330E85TTQ | 15 kVA | 400 V | 230 / 61558 / 2 / 15 V | 300 × 175 × 310 mm | 39 kg |
| 340E85TTQ | 4 kVA | 400 V | 230 / 61558 / 2 / 15 V | 360 × 170 × 370 mm | 44 kg |
| 350E85TTQ | 5 kVA | 400 V | 230 / 61558 / 2 / 15 V | 360 × 185 × 370 mm | 50 kg |
| 363E85TTQ | 6.3 kVA | 400 V | 230 / 61558 / 2 / 15 V | 420 × 185 × 420 mm | 63 kg |
| 375E85TTQ | 5 kVA | 400 V | 230 / 61558 / 2 / 15 V | 420 × 195 × 420 mm | 71 kg |
| 410E85TTQ | 10 kVA | 400 V | 230 / 61558 / 2 / 15 V | 480 × 205 × 470 mm | 94 kg |

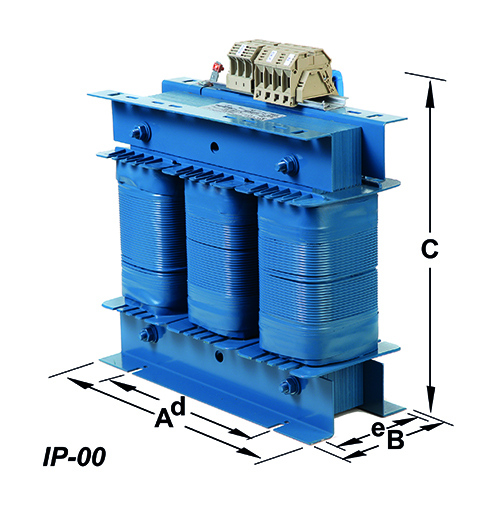

Referencia de dimensiones
Las cotas A, B, C, d y e de la tabla corresponden a las indicadas en esta imagen.
