E75TT2 — Trifásico elevador de tensión 230V -> 400V
Transformador trifásico elevador pensado para viviendas e instalaciones domésticas con red trifásica de 230 V que necesitan alimentar equipos previstos para 400 V. A diferencia de un autotransformador, mantiene separación galvánica entre la red de entrada y la salida.
La versión IP-23 está orientada a instalación interior en un entorno protegido. Es adecuada cuando, además del cambio de tensión, se requiere una separación eléctrica entre el equipo alimentado y la red de origen. Además, está diseñado para uso doméstico con funcionamiento silencioso y bajo pico de corriente de arranque, reduciendo el riesgo de disparos intempestivos del magnetotérmico.
Datos técnicos
230 V
400 / 400 / 400 V
50/60 Hz
<31,5 kVA: F (140ºC) / Ta=40ºC - ≥31,5 kVA: H (165ºC) / Ta=40ºC
IP-23
AN
Clase I
4,5 KV
Dyn11
No aplica
Aplicación
Elevación de 230 V a 400 V con aislamiento para uso doméstico
Transformador trifásico elevador pensado para viviendas e instalaciones domésticas con red trifásica de 230 V que necesitan alimentar equipos previstos para 400 V. A diferencia de un autotransformador, mantiene separación galvánica entre la red de entrada y la salida.
La versión IP-23 está orientada a instalación interior en un entorno protegido. Es adecuada cuando, además del cambio de tensión, se requiere una separación eléctrica entre el equipo alimentado y la red de origen. Además, está diseñado para uso doméstico con funcionamiento silencioso y bajo pico de corriente de arranque, reduciendo el riesgo de disparos intempestivos del magnetotérmico.
Referencias y dimensiones
| Referencia | Potencia | Tensión de entrada | Tensión de salida | A × B × C | Peso |
|---|---|---|---|---|---|
| 325E75TT2 | 2.5 kVA | 230 V | 400 / 400 / 400 V | 345 × 310 × 377 mm | 30 kg |
| 340E75TT2 | 4 kVA | 230 V | 400 / 400 / 400 V | 345 × 310 × 377 mm | 44 kg |
| 363E75TT2 | 6.3 kVA | 230 V | 400 / 400 / 400 V | 406 × 310 × 460 mm | 57 kg |
| 380E75TT2 | 8 kVA | 230 V | 400 / 400 / 400 V | 477 × 390 × 500 mm | 77 kg |
| 410E75TT2 | 10 kVA | 230 V | 400 / 400 / 400 V | 477 × 390 × 500 mm | 85 kg |
| 413E75TT2 | 13 kVA | 230 V | 400 / 400 / 400 V | 575 × 460 × 606 mm | 114 kg |
| 416E75TT2 | 16 kVA | 230 V | 400 / 400 / 400 V | 575 × 460 × 606 mm | 130 kg |
| 420E75TT2 | 20 kVA | 230 V | 400 / 400 / 400 V | 575 × 460 × 606 mm | 161 kg |
| 425E75TT2 | 25 kVA | 230 V | 400 / 400 / 400 V | 575 × 460 × 606 mm | 183 kg |
| 431E75TT2 | 31.5 kVA | 230 V | 400 / 400 / 400 V | 727 × 600 × 810 mm | 230 kg |
| 440E75TT2 | 40 kVA | 230 V | 400 / 400 / 400 V | 727 × 600 × 810 mm | 254 kg |
| 450E75TT2 | 50 kVA | 230 V | 400 / 400 / 400 V | 727 × 600 × 810 mm | 315 kg |

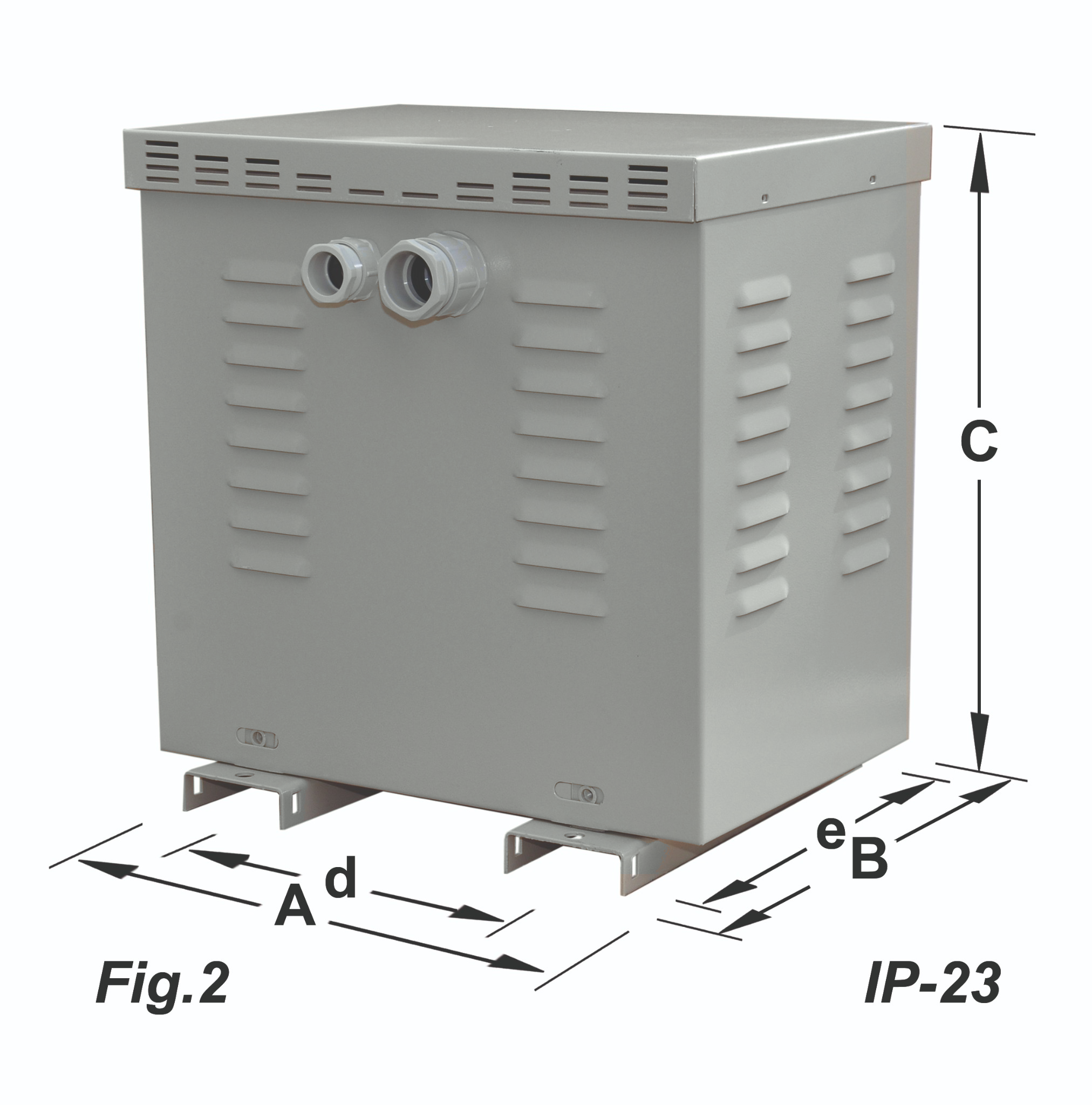

Referencia de dimensiones
Las cotas A, B, C, d y e de la tabla corresponden a las indicadas en esta imagen.
