E44TV0 — Convertidor Trifásico 400V a Monofásico 230V

Convertidor Trifásico 400V a Monofásico 230V. Esta familia está diseñada para alimentación monofásica desde una red trifásica con configuración trifásico-monofásico.

Configuración eléctrica: entrada 400 V, salida 230 / 230 V, rango 1 a 100 kVA. La selección final debe considerar las condiciones reales de instalación y protección.

Datos técnicos

Tensión de entrada
400 V

Tensión de salida
230 / 230 V

Frecuencia
50/60 Hz

Clase térmica
<25 kVA: F (140ºC) / Ta=40ºC - ≥25 kVA: H (165ºC) / Ta=40ºC

Grado de protección
IP-00

Refrigeración
AN

Protección contra choque eléctrico
Clase I

Tensión de ensayo
4,5 KV

Grupo de conexión
VVinv

Parámetros relevantes
No aplica

Aplicación

Alimentación monofásica desde una red trifásica

Convertidor Trifásico 400V a Monofásico 230V. Esta familia está diseñada para alimentación monofásica desde una red trifásica con configuración trifásico-monofásico.

Configuración eléctrica: entrada 400 V, salida 230 / 230 V, rango 1 a 100 kVA. La selección final debe considerar las condiciones reales de instalación y protección.

Referencias y dimensiones

Referencia	Potencia	Tensión de entrada	Tensión de salida	A × B × C	Peso
310E44TV0	1 kVA	400 V	230 / 230 V	240 × 145 × 245 mm	17 kg
315E44TV0	1.6 kVA	400 V	230 / 230 V	240 × 160 × 245 mm	23 kg
320E44TV0	2 kVA	400 V	230 / 230 V	300 × 140 × 310 mm	25 kg
325E44TV0	2.5 kVA	400 V	230 / 230 V	300 × 150 × 310 mm	30 kg
330E44TV0	15 kVA	400 V	230 / 230 V	300 × 175 × 310 mm	39 kg
340E44TV0	4 kVA	400 V	230 / 230 V	360 × 175 × 370 mm	44 kg
350E44TV0	5 kVA	400 V	230 / 230 V	360 × 185 × 370 mm	50 kg
363E44TV0	6.3 kVA	400 V	230 / 230 V	420 × 185 × 420 mm	63 kg
380E44TV0	8 kVA	400 V	230 / 230 V	420 × 195 × 420 mm	71 kg
410E44TV0	10 kVA	400 V	230 / 230 V	480 × 205 × 470 mm	94 kg
413E44TV0	13 kVA	400 V	230 / 230 V	480 × 230 × 475 mm	110 kg
416E44TV0	16 kVA	400 V	230 / 230 V	480 × 260 × 475 mm	141 kg
420E44TV0	20 kVA	400 V	230 / 230 V	480 × 290 × 485 mm	163 kg
425E44TV0	25 kVA	400 V	230 / 230 V	600 × 290 × 660 mm	200 kg
431E44TV0	31.5 kVA	400 V	230 / 230 V	600 × 380 × 680 mm	224 kg
440E44TV0	40 kVA	400 V	230 / 230 V	600 × 340 × 660 mm	285 kg
450E44TV0	50 kVA	400 V	230 / 230 V	720 × 410 × 780 mm	360 kg
463E44TV0	63 kVA	400 V	230 / 230 V	720 × 430 × 780 mm	420 kg
480E44TV0	80 kVA	400 V	230 / 230 V	720 × 500 × 800 mm	515 kg
510E44TV0	100 kVA	400 V	230 / 230 V	720 × 550 × 800 mm	615 kg

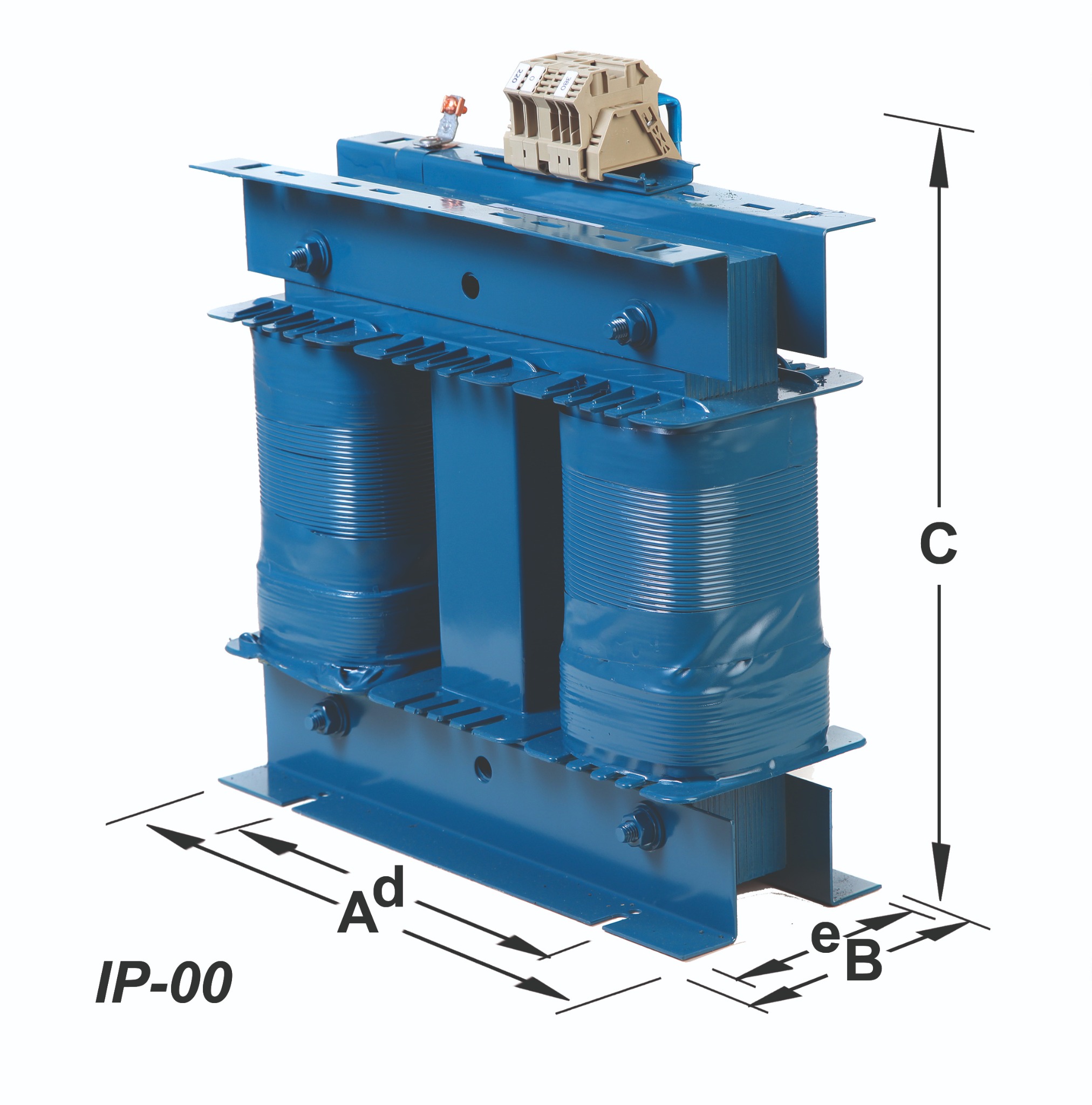

Referencia de dimensiones

Las cotas A, B, C, d y e de la tabla corresponden a las indicadas en esta imagen.
