D46VET — Variadores trifásicos de tensión regulable de 0 a 400V
Variadores trifásicos de tensión regulable de 0 a 400V. Esta familia está diseñada para tensión ac regulable para ensayo y proceso con configuración trifásico.
Configuración eléctrica: entrada 400 V, salida 0-400 V, rango 480 VA a 33 kVA. La selección final debe considerar las condiciones reales de instalación y protección.
Datos técnicos
Tensión de entrada
400 V
400 V
Tensión de salida
0-400 V
0-400 V
Frecuencia
50/60 Hz
50/60 Hz
Clase térmica
F (140ºC) / Ta=40ºC
F (140ºC) / Ta=40ºC
Grado de protección
IP-00
IP-00
Refrigeración
AN
AN
Protección contra choque eléctrico
Clase I
Clase I
Tensión de ensayo
4,5 KV
4,5 KV
Grupo de conexión
YN0
YN0
Parámetros relevantes
No aplica
No aplica
Aplicación
Tensión AC regulable para ensayo y proceso
Variadores trifásicos de tensión regulable de 0 a 400V. Esta familia está diseñada para tensión ac regulable para ensayo y proceso con configuración trifásico.
Configuración eléctrica: entrada 400 V, salida 0-400 V, rango 480 VA a 33 kVA. La selección final debe considerar las condiciones reales de instalación y protección.
Referencias y dimensiones
| Referencia | Potencia | Tensión de entrada | Tensión de salida | A × B × C | Peso |
|---|---|---|---|---|---|
| 248D46VET | 480 VA | 400 V | 0-400 V | 90 × 255 × 92 mm | 4.4 kg |
| 310D46VET | 1 kVA | 400 V | 0-400 V | 120 × 305 × 130 mm | 9.4 kg |
| 315D46VET | 1.5 kVA | 400 V | 0-400 V | 120 × 315 × 130 mm | 11 kg |
| 322D46VET | 2.25 kVA | 400 V | 0-400 V | 120 × 345 × 130 mm | 11.5 kg |
| 330D46VET | 3 kVA | 400 V | 0-400 V | 120 × 375 × 130 mm | 13.5 kg |
| 337D46VET | 3.75 kVA | 400 V | 0-400 V | 135 × 375 × 140 mm | 16 kg |
| 345D46VET | 4.5 kVA | 400 V | 0-400 V | 165 × 360 × 175 mm | 20.5 kg |
| 360D46VET | 6 kVA | 400 V | 0-400 V | 165 × 390 × 175 mm | 23.5 kg |
| 375D46VET | 7.5 kVA | 400 V | 0-400 V | 200 × 445 × 230 mm | 35 kg |
| 390D46VET | 9 kVA | 400 V | 0-400 V | 235 × 475 × 242 mm | 45 kg |
| 412D46VET | 12 kVA | 400 V | 0-400 V | 285 × 520 × 295 mm | 61 kg |
| 415D46VET | 15 kVA | 400 V | 0-400 V | 380 × 520 × 320 mm | 64.5 kg |
| 418D46VET | 18 kVA | 400 V | 0-400 V | 520 × 645 × 430 mm | 119 kg |
| 421D46VET | 21 kVA | 400 V | 0-400 V | 540 × 645 × 445 mm | 126 kg |
| 424D46VET | 24 kVA | 400 V | 0-400 V | 585 × 645 × 490 mm | 157 kg |
| 427D46VET | 27 kVA | 400 V | 0-400 V | 615 × 675 × 520 mm | 188 kg |
| 430D46VET | 30 kVA | 400 V | 0-400 V | 665 × 675 × 570 mm | 220 kg |
| 433D46VET | 33 kVA | 400 V | 0-400 V | 685 × 675 × 610 mm | 275 kg |

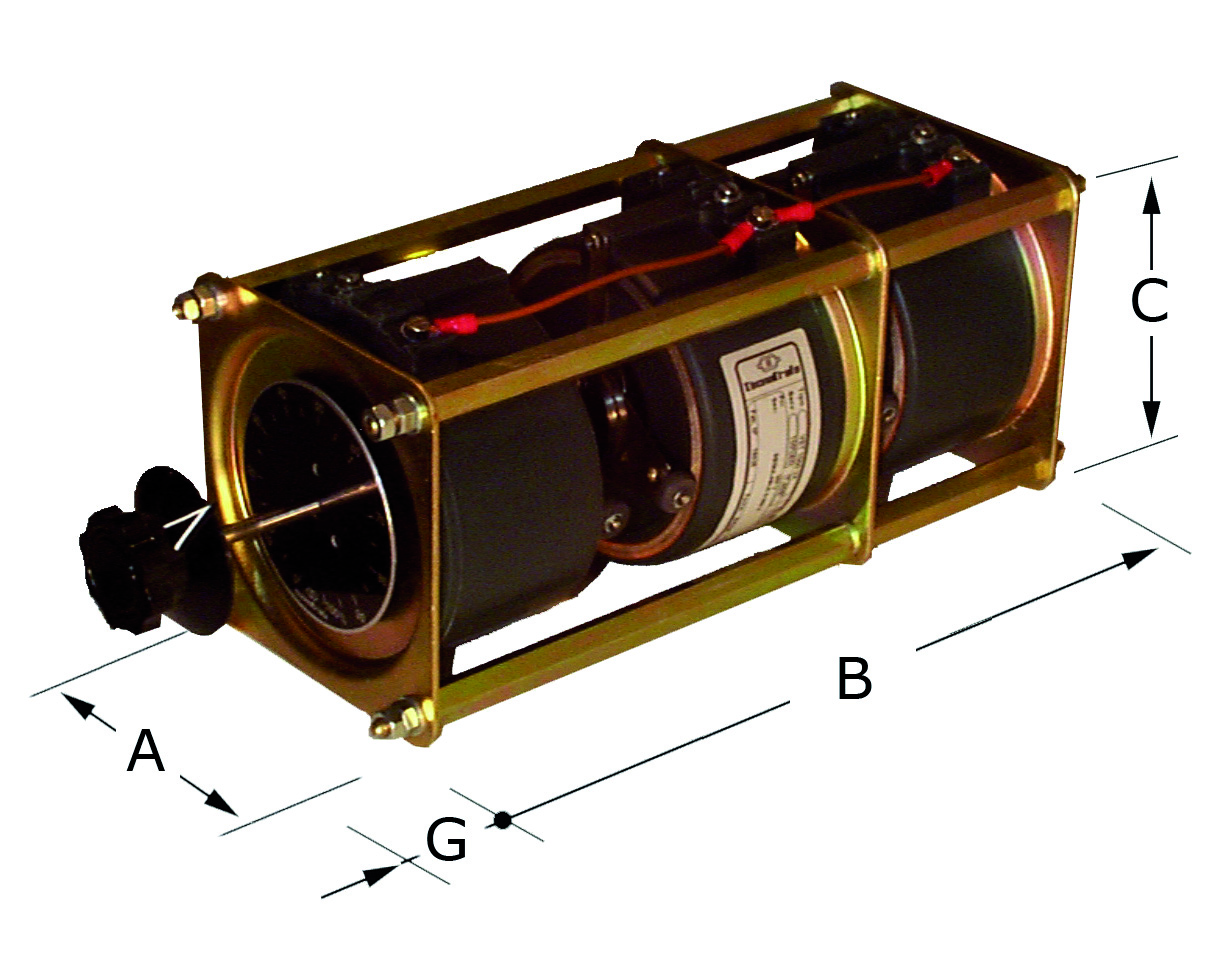

Referencia de dimensiones
Las cotas A, B, C, d y e de la tabla corresponden a las indicadas en esta imagen.
