B82TUQ — Monofásicos de uso médico
Monofásicos de uso médico. Esta familia está diseñada para alimentación de redes it médicas con configuración monofásico.
Configuración eléctrica: entrada 230 V, salida 230 V, rango 1 a 15 kVA. La selección final debe considerar las condiciones reales de instalación y protección.
Datos técnicos
Tensión de entrada
230 V
230 V
Tensión de salida
230 V
230 V
Frecuencia
50/60 Hz
50/60 Hz
Clase térmica
B (120ºC) / Ta=40ºC
B (120ºC) / Ta=40ºC
Grado de protección
IP-00
IP-00
Refrigeración
AN
AN
Protección contra choque eléctrico
Clase I
Clase I
Tensión de ensayo
4,5 KV
4,5 KV
Grupo de conexión
Ii. Secundario con punto medio
Ii. Secundario con punto medio
Parámetros relevantes
Doble aislamiento con pantalla electroestática (P) entre devanados conectada a borne de tierra. Protección contra choques eléctricos clase I - Corriente de fuga máx. respecto a tierra <0,5mA - Io < 3%* In - Corriente de conexión < 8*In- Caída de tensión entre vacío y carga inferior al 5% - Sondas térmicas PTC de 110ºC conectadas a bornas libres de tensión
Doble aislamiento con pantalla electroestática (P) entre devanados conectada a borne de tierra. Protección contra choques eléctricos clase I - Corriente de fuga máx. respecto a tierra <0,5mA - Io < 3%* In - Corriente de conexión < 8*In- Caída de tensión entre vacío y carga inferior al 5% - Sondas térmicas PTC de 110ºC conectadas a bornas libres de tensión
Aplicación
Alimentación de redes IT médicas
Monofásicos de uso médico. Esta familia está diseñada para alimentación de redes it médicas con configuración monofásico.
Configuración eléctrica: entrada 230 V, salida 230 V, rango 1 a 15 kVA. La selección final debe considerar las condiciones reales de instalación y protección.
Referencias y dimensiones
| Referencia | Potencia | Tensión de entrada | Tensión de salida | A × B × C | Peso |
|---|---|---|---|---|---|
| 310B82TUQ | 1 kVA | 230 V | 230 V | 160 × 230 × 200 mm | 15 kg |
| 316B82TUQ | 6 kVA | 230 V | 230 V | 200 × 225 × 250 mm | 23 kg |
| 320B82TUQ | 2 kVA | 230 V | 230 V | 200 × 245 × 250 mm | 27 kg |
| 325B82TUQ | 5 kVA | 230 V | 230 V | 240 × 235 × 300 mm | 32 kg |
| 330B82TUQ | 15 kVA | 230 V | 230 V | 240 × 245 × 300 mm | 36 kg |
| 340B82TUQ | 4 kVA | 230 V | 230 V | 280 × 285 × 350 mm | 45 kg |
| 350B82TUQ | 5 kVA | 230 V | 230 V | 280 × 305 × 350 mm | 50 kg |
| 363B82TUQ | 3 kVA | 230 V | 230 V | 280 × 325 × 350 mm | 61 kg |
| 375B82TUQ | 5 kVA | 230 V | 230 V | 320 × 315 × 400 mm | 63 kg |
| 410B82TUQ | 10 kVA | 230 V | 230 V | 320 × 355 × 400 mm | 80 kg |

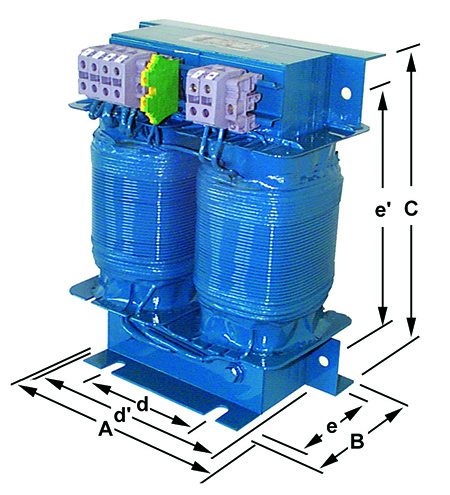

Referencia de dimensiones
Las cotas A, B, C, d y e de la tabla corresponden a las indicadas en esta imagen.
