Inicio › Familias de producto › B70TU0
B70TU0 — Monofásico 230V -> 230V
Monofásico 230V -> 230V. Esta familia está diseñada para aislamiento galvánico y separación de circuitos con configuración monofásico.
Configuración eléctrica: entrada 230 V, salida 230 V, rango 10 a 50 kVA. La selección final debe considerar las condiciones reales de instalación y protección.
Datos técnicos
Tensión de entrada
230 V
230 V
Tensión de salida
230 V
230 V
Frecuencia
50/60 Hz
50/60 Hz
Clase térmica
F (140ºC) / Ta=40ºC
F (140ºC) / Ta=40ºC
Grado de protección
IP-00
IP-00
Refrigeración
AN
AN
Protección contra choque eléctrico
Clase I
Clase I
Tensión de ensayo
4,5 KV
4,5 KV
Grupo de conexión
Ii0
Ii0
Parámetros relevantes
No aplica
No aplica
Aplicación
Aislamiento galvánico y separación de circuitos
Monofásico 230V -> 230V. Esta familia está diseñada para aislamiento galvánico y separación de circuitos con configuración monofásico.
Configuración eléctrica: entrada 230 V, salida 230 V, rango 10 a 50 kVA. La selección final debe considerar las condiciones reales de instalación y protección.
Referencias y dimensiones
| Referencia | Potencia | Tensión de entrada | Tensión de salida | A × B × C | Peso |
|---|---|---|---|---|---|
| 410B70TU0 | 10 kVA | 230 V | 230 V | 320 × 270 × 465 mm | 62 kg |
| 413B70TU0 | 13 kVA | 230 V | 230 V | 320 × 290 × 450 mm | 80 kg |
| 416B70TU0 | 16 kVA | 230 V | 230 V | 320 × 330 × 450 mm | 95 kg |
| 420B70TU0 | 20 kVA | 230 V | 230 V | 320 × 350 × 450 mm | 105 kg |
| 425B70TU0 | 25 kVA | 230 V | 230 V | 400 × 290 × 660 mm | 127 kg |
| 431B70TU0 | 31 kVA | 230 V | 230 V | 400 × 220 × 610 mm | 145 kg |
| 440B70TU0 | 40 kVA | 230 V | 230 V | 400 × 250 × 610 mm | 183 kg |
| 450B70TU0 | 50 kVA | 230 V | 230 V | 480 × 290 × 730 mm | 235 kg |

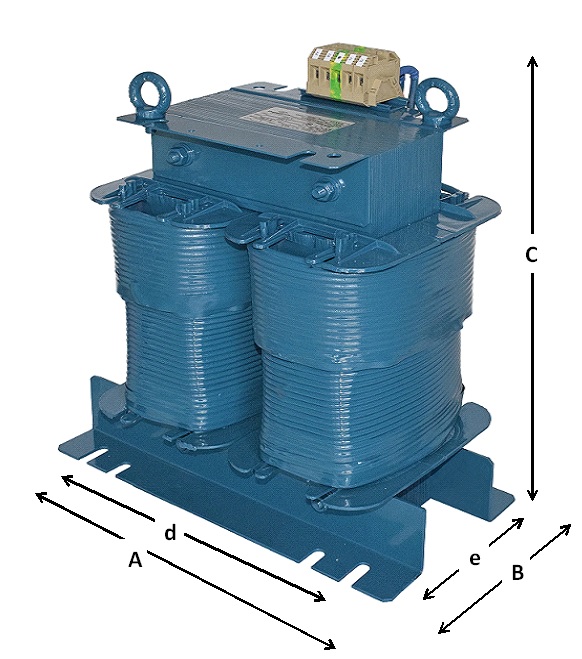

Referencia de dimensiones
Las cotas A, B, C, d y e de la tabla corresponden a las indicadas en esta imagen.
