B14TG0 — Monofásico con Tensión de salida 115V o 230V
Monofásico con Tensión de salida 115V o 230V. Esta familia está diseñada para circuitos de control y maniobra con configuración monofásico.
Configuración eléctrica: entrada 230 / 400 / 460 V, salida 115 / 230 V, rango 2 a 15 kVA. La selección final debe considerar las condiciones reales de instalación y protección.
Datos técnicos
Tensión de entrada
230 / 400 / 460 V
230 / 400 / 460 V
Tensión de salida
115 / 230 V
115 / 230 V
Frecuencia
50/60 Hz
50/60 Hz
Clase térmica
F (140ºC) / Ta=40ºC
F (140ºC) / Ta=40ºC
Grado de protección
IP-00
IP-00
Refrigeración
AN
AN
Protección contra choque eléctrico
Clase I
Clase I
Tensión de ensayo
4,5 KV
4,5 KV
Grupo de conexión
Ii0
Ii0
Parámetros relevantes
No aplica
No aplica
Aplicación
Circuitos de control y maniobra
Monofásico con Tensión de salida 115V o 230V. Esta familia está diseñada para circuitos de control y maniobra con configuración monofásico.
Configuración eléctrica: entrada 230 / 400 / 460 V, salida 115 / 230 V, rango 2 a 15 kVA. La selección final debe considerar las condiciones reales de instalación y protección.
Referencias y dimensiones
| Referencia | Potencia | Tensión de entrada | Tensión de salida | A × B × C | Peso |
|---|---|---|---|---|---|
| 320B14TG0 | 2 kVA | 230 / 400 / 460 V | 115 / 230 V | 175 × 190 × 245 mm | 22 kg |
| 325B14TG0 | 2.5 kVA | 230 / 400 / 460 V | 115 / 230 V | 175 × 210 × 245 mm | 26 kg |
| 330B14TG0 | 15 kVA | 230 / 400 / 460 V | 115 / 230 V | 200 × 180 × 290 mm | 27 kg |
| 340B14TG0 | 4 kVA | 230 / 400 / 460 V | 115 / 230 V | 200 × 225 × 290 mm | 39 kg |
| 350B14TG0 | 5 kVA | 230 / 400 / 460 V | 115 / 230 V | 250 × 225 × 350 mm | 52 kg |
| 363B14TG0 | 6.3 kVA | 230 / 400 / 460 V | 115 / 230 V | 250 × 235 × 350 mm | 57 kg |
| 380B14TG0 | 8 kVA | 230 / 400 / 460 V | 115 / 230 V | 250 × 270 × 355 mm | 72 kg |

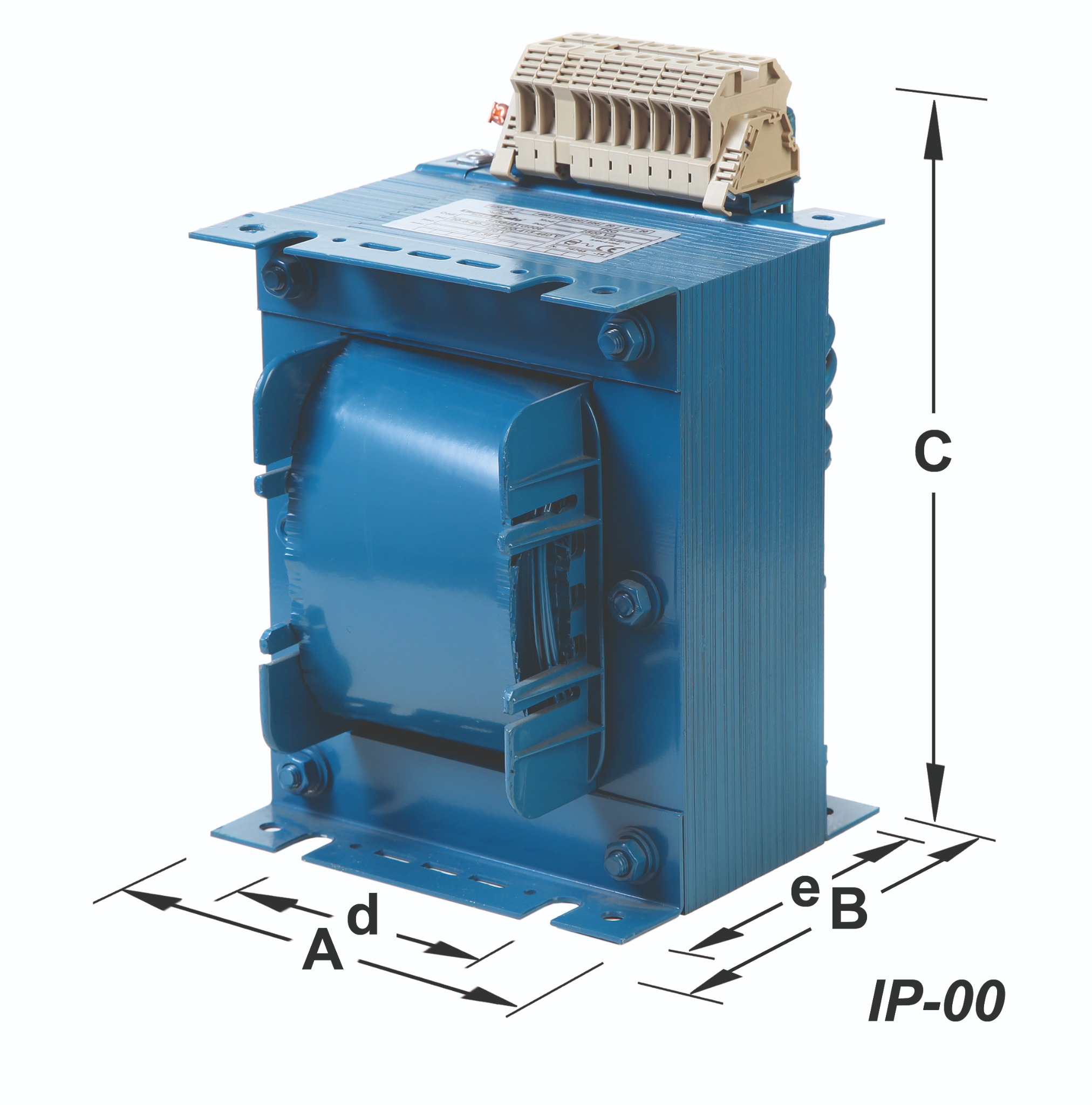

Referencia de dimensiones
Las cotas A, B, C, d y e de la tabla corresponden a las indicadas en esta imagen.
